Nguồn gốc: | Trung Quốc |
Hàng hiệu: | AAREAL |
Chứng nhận: | ISO9001:2015 |
Số mô hình: | ABM |
Giá bán: | E-mail: sale@aarealmachine.com |
---|---|
chi tiết đóng gói: | Trang web: https://www.aarealmachine.com |
Điều khoản thanh toán: | WhatsApp/WeChat: 0086-15637361027 |
Chiều dài băng tải: | có thể đạt tới 25 mét cho một đơn vị | Chiều rộng băng tải: | 150mm~2000mm |
---|---|---|---|
Vật liệu áp dụng: | Đường, muối, bột nhám, tro bay, xi măng, bột carbon, bột than, v.v. | Ưu điểm: | tiêu thụ điện năng thấp hơn, dễ bảo trì, có sẵn để vận chuyển đường dài |
Vật liệu: | thép carbon, thép không gỉ 304, 316L, v.v. | ||
Làm nổi bật: | Máy vận chuyển rung ba khối lượng,Máy vận chuyển rung hoàn toàn cân bằng,Máy vận chuyển xoay đường |

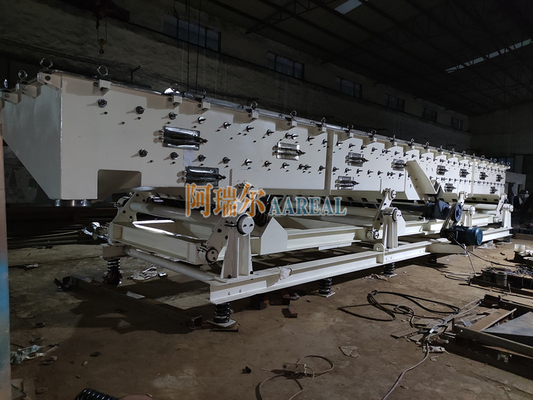

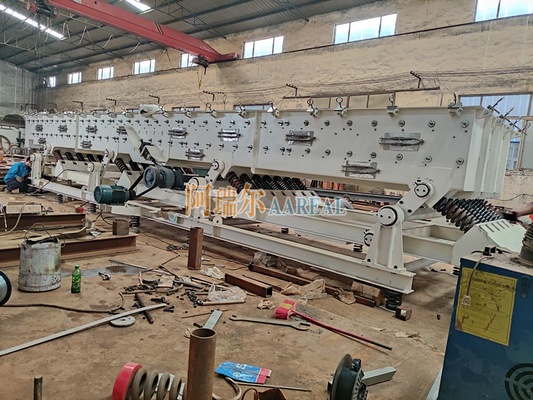

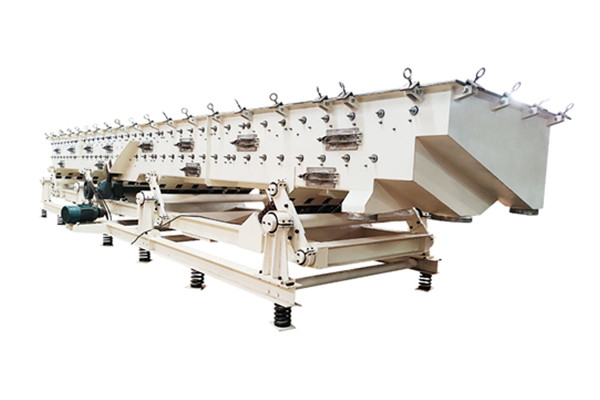

Máy vận chuyển rung hoàn toàn cân bằng ba khối lượng hiệu suất cao để vận chuyển đường và muối đường dài
Các dây chuyền vận chuyển rung dây chuyền có thể được chia thành ba loại: loại ba khối lượng cân bằng hoàn toàn,loại cộng hưởng hai khối lượng và loại đơn giản một khối lượng theo số lượng các cơ thể rung.
Máy vận chuyển rung đơn khối lượng:Chỉ có hầm tạo ra rung động, vì vậy lực rung động được truyền đến nền tảng, chủ yếu là ánh sáng.
Máy vận chuyển rung cộng hưởng hai khối và máy vận chuyển rung cân bằng hoàn toàn ba khối:Ngoài hầm, cũng có các đối trọng tham gia vào sự rung động. cấu trúc là một chút phức tạp, nhưng lực rung động trên nền tảng có thể về cơ bản được loại bỏ,và nguyên tắc cộng hưởng được sử dụng để giảm thiểu lực kích thích cần thiết.
Ba khối lượng hoàn toàn cân bằng conveyors rung sử dụng hệ thống cân bằng hoàn toàn.và được lắp đặt ở điểm trung tâm của máy nối trên khung cố địnhCả hai hầm đều rung bằng cách vận hành động cơ xoắn kỳ dị và rung động cộng hưởng được tạo ra bởi lò xo.
Đặc điểm:
Ngoài những lợi thế của kiểu cộng hưởng hai khối lượng, những lợi thế nổi bật của máy vận chuyển này là như sau:
1Bởi vì lực quán tính được cân bằng tốt, lực rung quán tính (trọng lượng động lực) truyền đến nền tảng là rất nhỏ.
2Khi nó được lắp đặt trên sàn hoặc hỗ trợ cấu trúc thép, nó có lợi thế giảm rung động vô song so với các loại vận chuyển rung khác.
3Cấu trúc của máy vận chuyển là đơn giản, dễ cài đặt và bảo trì.
4Tiếng ồn hoạt động dưới 75dB.
5Nó phù hợp với các yêu cầu vận chuyển đường dài và cống rộng.
6. Các conveying trough có thể được trang bị một màn hình, và một hoặc hai lớp của conveying trough cơ thể có thể nhận ra việc phân loại hoặc tách các vật liệu trong khi vận chuyển vật liệu.
7Nếu cơ thể cân bằng được thay đổi thành cơ thể vận chuyển, các lớp trên và dưới của cơ thể vận chuyển có thể nhận ra vận chuyển ngược cùng một lúc,và việc sử dụng hai máy vận chuyển có thể đạt được mà không làm tăng thiết bị và không gian.
8Đối với các vật liệu nhiệt độ cao cần được vận chuyển, kích thước hạt, ăn mòn, độ cứng tương đối của vật liệu không bị giới hạn.có thể sử dụng tấm thép không gỉ hoặc vật liệu tổng hợp.
9Làm khô, làm mát, phân loại, thoát nước và các quy trình khác có thể được thực hiện đồng thời, làm cho chương trình truyền này là một phương pháp cực kỳ hiệu quả.
10. Chuyển, lắc, ma sát, tiêu thụ và các bộ phận khác đòi hỏi ít dầu bôi trơn tiêm, tỷ lệ thất bại thấp. Bảo trì rất dễ dàng.
Ưu điểm:
Ngoài những lợi thế của kiểu cộng hưởng hai khối lượng,máy vận chuyển rung hoàn toàn cân bằng có những lợi thế của lực rung quán tính nhỏ (gánh nặng động) được truyền đến nền tảng và tiếng ồn thấpKhi nó được lắp đặt trên sàn hoặc hỗ trợ cấu trúc thép,nó có lợi thế hấp thụ va chạm không thể so sánh so với các loại máy vận chuyển rung khác.
Nếu cơ thể cân bằng được sử dụng như là cơ thể chậu vận chuyển, hai lớp trên và dưới của chậu vận chuyển có thể được thực hiện cùng một lúc.hiệu ứng sử dụng của hai máy vận chuyển được tạo raCơ thể vận chuyển có thể được trang bị một màn hình, có thể nhận ra việc phân loại vật liệu trong khi vận chuyển.
Cấu trúc:
1. conveyor trough 2.balanced frame 3.base frame 4.excentric connecting link drive device
5. xuân cộng hưởng6. cơ chế liên kết đàn hồi 7. xuân dập 8. gắn chống rung
Nguyên tắc hoạt động:
Máy vận chuyển rung hoàn toàn cân bằng sử dụng loại hỗ trợ đàn hồi, làm cho cơ thể vận chuyển và cơ thể cân bằng tạo thành một hệ thống cộng hưởng hai khối lượng với khối lượng hoàn toàn cân bằng.Hai khối lượng được kết nối bởi lò xo cuộn cộng hưởng và thanh dẫn đàn hồiDưới tác động của exciter, conveyor trough hình thành một hệ thống cộng hưởng với cơ thể cân bằng,và lực rung động quán tính được tạo ra bởi hệ thống cộng hưởng về cơ bản bị hủy bỏ trong hệ thốngKhung hỗ trợ thiết bị được kết nối với cơ sở lắp đặt thông qua hệ thống cách ly mùa xuân,mà một lần nữa có thể làm giảm rung động không cân bằng gây ra bởi sự thay đổi của dòng chảy vật liệu trong cơ thể hầm, do đó, tải năng động thiết bị trên nền tảng là rất nhỏ.
Loại máy vận chuyển rung này là một loại máy vận chuyển rung mới được phát triển trên cơ sở loại cộng hưởng hai khối lượng.Nó sử dụng vận chuyển hầm và cân bằng cơ thể (hoặc vận chuyển hầm với cùng một khối lượng cho chuyển động tương đốiKhi sử dụng cẩu vận chuyển làm cơ thể cân bằng, vật liệu có thể được vận chuyển hai hướng cùng một lúc.Cơ thể vận chuyển và cơ thể cân bằng (hoặc vận chuyển) được kết nối bằng một thanh lắc, và một bản lề cao su được sắp xếp ở vị trí giữa của thanh lắc, và hỗ trợ được hỗ trợ trên nền tảng thông qua bản lề cao su.hai cơ thể rung động rung động theo hướng ngược lại bởi vì thanh hướng dẫn xoay xung quanh điểm trung tâmKhi khối lượng của hai vật thể bằng nhau, lực quán tính được tạo ra bởi hai vật thể là bằng nhau và đối diện theo hướng, và lực quán tính của họ là cân bằng,vì vậy nó được gọi là conveyor dao động cân bằng.
Các thông số kỹ thuật:
Mô hình |
Công suất (t/h) |
Tần số rung động (Hz) |
Chiều dài đáy (m) / Công suất (KW) | |||||||||||
3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | |||
ABM150 | 5 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 |
ABM300 | 20 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 |
ABM450 | 35 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 |
ABM600 | 50 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 |
ABM750 | 65 | 6.7~10.8 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 |
ABM900 | 80 | 6.7~10.8 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 |
ABM1050 | 95 | 6.7~10.8 | 1.5 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 |
ABM1200 | 110 | 6.7~10.8 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5*2 | 5.5*2 | 5.5*2 | 7.5*2 |
ABM1350 | 125 | 6.7~10.8 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 |
ABM1500 | 140 | 6.7~10.8 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5*2 | 5.5*2 | 5.5*2 | 7.5*2 | 11*2 |
ABM1650 | 155 | 6.7~10.8 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 |
ABM1800 | 170 | 6.7~10.8 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 |
ABM2000 | 185 | 6.7~10.8 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 | 11*2 |
Lưu ý:
Ứng dụng:
AAREAL nhánh kết nối nhánh lập dị hoàn toàn cân bằng màn hình vận chuyển rung có thể được sử dụng rộng rãi để sàng lọc đường, muối, phân bón hóa học, than hoạt, hạt nhựa, hạt polyethylene,Bột HDPE, LDPEbột, gia vị vv. lấy ABM1800-11 của chúng tôi làm ví dụ. chiều rộng hầm là 1800mm, và chiều dài hầm là 11,5 mét.
