| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AAREAL |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | GT |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Màng nhựa cho máy và vỏ gỗ dán không khử trùng cho các phụ tùng thay thế |
| Thời gian giao hàng: | 30 ~ 35 ngày làm việc sau khi xác nhận đơn hàng |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 5 Bộ mỗi tháng |
| Tên khác: | màn hình quay, màn hình trommel quay, màn hình trommel, màn hình trống, màn hình quay, máy sàng tròn | Kích thước màn hình: | đường kính màn hình * chiều dài 1200mm * 2100mm |
|---|---|---|---|
| Vật liệu: | phần tiếp xúc duy nhất bằng thép không gỉ 304 | Sự chuyển động: | chuyển động quay |
| Mục đích: | khắc phục sự cố kẹt màn hình do màn hình rung tròn và màn hình tuyến tính trong quá trình sàng lọc v | Góc nghiêng: | 7° |
| Ưu điểm: | công suất lớn, diện tích chiếu lớn, dễ dàng thay thế màn hình, v.v. | Ứng dụng: | dăm gỗ, cát, đường, dây chuyền sản xuất phân hữu cơ, v.v. |
| Làm nổi bật: | 1200 * 2100mm Rotary Trommel Screen,Màn hình Trommel xoay đường,Máy lọc xoay SS304 |
||
1200 * 2100mm Màn hình chuông xoay bằng thép không gỉ loại thực phẩm cho đường

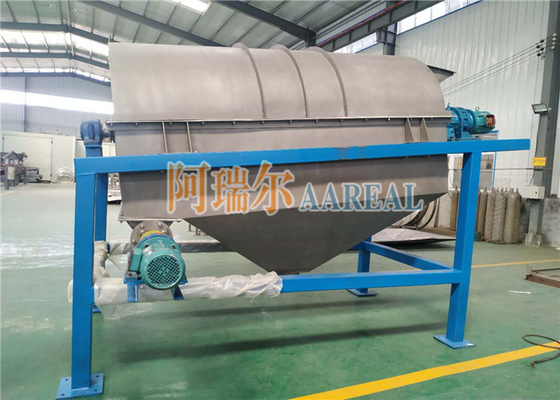

Đây là GTS-1221-1S Stainless Steel Rotary Trommel Screen cho đường với màn hình phân đoạn để thay thế màn hình dễ dàng.Nó được trang bị máy vận chuyển vít tại cảng xả như yêu cầu của khách hàng. Độ kính màn hình hiệu quả của GTS-1221 là 1200mm, và chiều dài của màn hình là 2100mm. 24 RPM, góc nghiêng 7 độ và công suất động cơ 5,5KW.
Màn hình trommel vượt qua vấn đề dính và chặn màn hình xảy ra khi các màn hình rung khác nhau màn hình vật liệu ướt,và cải thiện đầu ra và độ tin cậy của hệ thống sàng lọc- Phù hợp cho sàng lọc vật liệu của các đặc tính khác nhau, cũng như ẩm ướt và dễ bị tắc nghẽn vật liệu như than, than gangue, coke vôi nhanh, vvgiữa là 10-50mm, và độ mịn có thể đạt dưới 3mm. Sản phẩm này được người dùng đón nhận tốt.
Màn hình quay chủ yếu bao gồm một động cơ, một máy giảm, một thiết bị trống, một khung, một nắp niêm phong, và một lối vào và lối ra.Động cơ được kết nối với thiết bị cuộn thông qua máy giảm thông qua một nốiKhi vật liệu đi vào thiết bị trống, do nghiêng và quay của thiết bị trống,vật liệu trên bề mặt màn hình được xoay và cuộn, để các vật liệu đủ điều kiện được xả qua màn hình trên vòng tròn bên ngoài của trống, và các vật liệu không đủ điều kiện được xả qua đầu trống.Được sử dụng rộng rãi trong các nhà máy điện, nhà máy than, vật liệu xây dựng, luyện kim, hóa chất, khai thác mỏ và các ngành công nghiệp khác.
Đặc điểm củaMàn hình Trommel Rotary cho đường:
1Nguyên tắc vận chuyển cuộn được áp dụng, hệ số ma sát nhỏ và sự tắc nghẽn của các lỗ màn hình được giảm qua việc cuộn vật liệu.
2. Được trang bị thiết bị làm sạch lưới màn hình hình lược.vật liệu không dễ bị chặn bởi chuyển động tương đối của máy làm sạch màn hình và thân màn hình.
3. góc nghiêng lắp đặt nhỏ và không dễ bị chặn. Nó chủ yếu được sử dụng để phân loại vật liệu bột và có hiệu ứng lọc tốt.
4Toàn bộ cơ chế sàng lọc được thiết kế trong một vỏ bụi kín, loại bỏ hiện tượng bụi bay và tiếng ồn trong quá trình sàng lọc.
5Các cửa sổ quan sát thiết bị ở cả hai bên của lớp phủ bụi kín,cuối nắp kín và bên cơ chế máy làm sạch được trang bị cửa mở nhanh để bảo trì, thuận tiện cho bảo trì thiết bị.
6Màn hình được tạo thành từ một số thép phẳng tròn với hiệu quả sàng lọc cao và tuổi thọ dài.
Nguyên tắc hoạt động của màn hình trom quay cho đường:
Cấu trúc chính của màn hình trommel là trống hình trụ, nghiêng và lắp đặt trên khung.trống lái sẽ xoay quanh hướng trụcKhi vật liệu đi vào thiết bị trống, do nghiêng và xoay của thiết bị trống,các vật liệu trên bề mặt màn hình được lật và cuộn để vật liệu mịn được xả qua cổng xả ở dưới cùng của đầu sau của trống màn hình trommel, và các vật liệu thô được xả qua cổng xả ở đuôi của trống xả.để các vật liệu mắc kẹt trong chảo có thể được đẩy ra để ngăn chặn chảo chặn.
Tình trạng hoạt động của vật liệu trong màn hình quay
| Tên khác | Màn hình quay, máy lọc quay, màn hình trom, màn hình trống, màn hình quay, máy lọc vòng xi lanh v.v. |
| Di chuyển | chuyển động ly tâm xoay |
| Nguồn năng lượng | Động cơ chung và máy giảm tốc |
| Loại | có trục, không trục |
| góc nghiêng | 5°~7° |
| Vật liệu | thép carbon, thép không gỉ 304, 316L |
| Ưu điểm | vượt qua vấn đề dính lưới màn hình do màn hình rung hình tròn và màn hình tuyến tính trong quá trình sàng lọc vật liệu ướt |
| Đặc điểm | có khả năng thích nghi mạnh mẽ với vật liệu. Vật liệu dính, có độ ẩm cao, bẩn và khác nhau có thể được sàng lọc |
Ứng dụng củaMàn hình Trommel Rotary cho đường:
Màn hình trommel luôn được sử dụng cho các vật liệu chịu lửa, than thấp, bùn than, tro đá, phân loại cát, phân loại khối cát.
Cấu trúc củaMàn hình Trommel Rotary cho đường:
Màn hình trommel chủ yếu bao gồm động cơ, máy giảm tốc, thiết bị cuộn, khung, nắp niêm phong và đầu vào và đầu ra.vật liệu bị kẹt trong lỗ màn hình có thể được đẩy ra để ngăn chặn lỗ màn hình bị tắc nghẽn.
Màn hình xoay được gắn nghiêng trên khung. Động cơ được nối với bộ máy trống thông qua nối và máy giảm để đẩy bộ máy trống quay xung quanh trục của nó.Sau khi vật liệu đi vào màn hình trommel, do sự nghiêng và xoay của thiết bị cuộn, vật liệu trên bề mặt cào được xoay và cuộn,để vật liệu đủ điều kiện (sản phẩm dưới chảo) được xả qua cổng xả ở dưới cùng của đầu sau của trống, và các vật liệu không đủ điều kiện (sản phẩm màn hình trên) được xả qua cổng xả ở cuối trống.
1. thiết bị lái xe 2. vật liệu thô giải phóng mở 3. nắp niêm phong
4. cơ thể trống 5. lỗ xả vật liệu nhỏ hơn 6. tấm giữ
7. đường tiếp nhận 8.
Các thông số kỹ thuật củaMàn hình Trommel Rotary cho đường:
| Mô hình |
Công suất (t/h) |
Màn hìnhDrượu rumChiều kính(mm) |
Chiều dài (m) |
Sức mạnh động cơ (KW) |
| GTS600 | 5-10 | 600 | 1000 | 1.5 |
| GTS800 | 8-15 | 800 | 1200 | 2.2 |
| GTS1000 | 15-30 | 1000 | 1500 | 3 |
| GTS1200 | 20-50 | 1200 | 1800 | 5.5 |
| GTS1500 | 40-80 | 1500 | 2000 | 7.5 |
| GTS1800 | 80-150 | 1800 | 2000 | 11 |
| GTS2000 | 130-200 | 2000 | 2500 | 11 |
