| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AAREAL |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | L/GX |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ dán xuất khẩu không khử trùng |
| Thời gian giao hàng: | 20 ~ 30 ngày làm việc sau khi xác nhận đơn hàng |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Máy vận chuyển vít không trục: | thích hợp để vận chuyển các vật liệu dính và vướng víu | Đường vận chuyển vít trục: | thích hợp cho vật liệu bột khô không nhớt và vật liệu hạt nhỏ |
|---|---|---|---|
| Phân loại theo hình dạng: | Băng tải trục vít dạng máng chữ U, băng tải trục vít dạng ống | Phân loại theo góc truyền tải: | băng tải trục vít ngang, băng tải trục vít nghiêng, băng tải trục vít đứng |
| Phân loại theo hình thức vận chuyển: | băng tải trục vít, băng tải trục vít không trục | Đặc trưng: | cấu trúc đơn giản, kích thước mặt cắt ngang nhỏ, niêm phong tốt, công việc đáng tin cậy, chi phí thấ |
| Ứng dụng: | thích hợp cho việc vận chuyển ngang hoặc xiên các vật liệu dạng bột, dạng hạt và khối nhỏ, chẳng hạn | Vật liệu không thể áp dụng: | vật liệu dễ hư hỏng, dính và kết tụ |
| Làm nổi bật: | dây chuyền vận chuyển nhẹ,Băng tải thang máy gầu |
||

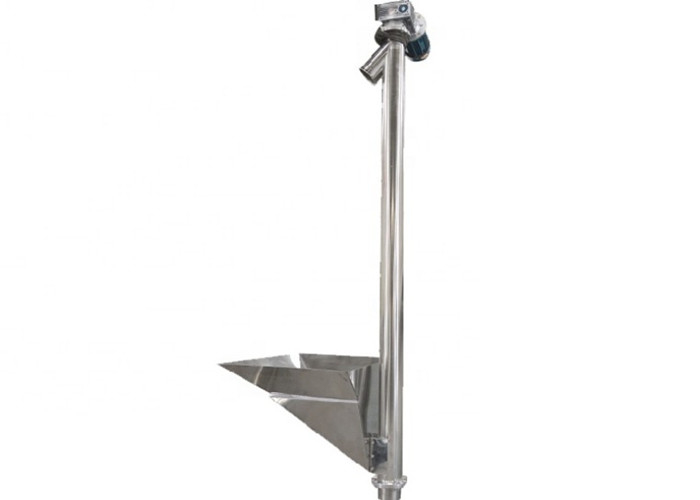

Hệ thống vận chuyển xô dọc công nghiệp thép không gỉ Không gian nhỏ
Việc giới thiệu máy vận chuyển vít công nghiệp cho vật liệu lớn:
Hệ thống vận chuyển vít dọc thép không gỉ công nghiệp cho vật liệu lớn là một thiết bị vận chuyển được sử dụng rộng rãi.một là máy vận chuyển vít ngang, và một cái khác là máy vận chuyển vít dọc. Máy vận chuyển được sử dụng cho các vật liệu lỏng lẻo như tất cả các loại bột, hạt và khối nhỏ. Máy vận chuyển vít được làm bằng thép.
Các máy vận chuyển vít dọc là một giải pháp rất hiệu quả để nâng một loạt các vật liệu lớn ở độ dốc rất dốc hoặc hoàn toàn dọc.yên tĩnh và khép kínThiết kế nhỏ gọn cho phép máy vận chuyển vít dọc phù hợp với hầu hết các bố trí nhà máy.máy vận chuyển vít dọc là một thành phần hiệu quả về chi phí và đáng tin cậy của bất kỳ quy trình xử lý vật liệu lớn nào. Tube loại máy vận chuyển vít có thể được tùy chỉnh thành đường kính khác nhau, chiều dài khác nhau và độ nghiêng khác nhau theo yêu cầu của người dùng.
Các đặc điểm chínhcủaMáy vận chuyển vít công nghiệp cho vật liệu lớn:
1Cấu trúc đơn giản, không gian nhỏ.
2. độ tin cậy cao, bảo trì thấp.
3. Nhiều cổng cho ăn và cổng xả có sẵn.
4Dễ dàng tạo ra dây chuyền sản xuất, có thể được kết nối với thiết bị đóng gói, thiết bị lưu trữ, thiết bị trộn hoặc thiết bị sàng lọc.
5. Tùy chỉnh với hopper hoặc bánh xe chạy và những người khác.
6- Chứng chắn đáng tin cậy.
7- Tiền kinh tế để mua, lắp đặt và vận hành.
Nguyên tắc hoạt độngcủaMáy vận chuyển vít công nghiệp cho vật liệu lớn:
Máy vận chuyển vít sử dụng vít quay để chuyển vật liệu dọc theo vỏ cố định.và lực mà làm cho các vật liệu không quay với lưỡi vít là kháng ma sát của vật liệu của trọng lượng của chính nó và vít vận chuyển vỏ vật liệu. lưỡi dao xoắn ốc được hàn vào trục quay của máy vận chuyển vít. hình dạng bề mặt của lưỡi dao có loại bề mặt rắn, loại bề mặt dây đai,Loại bề mặt lưỡi dao và các loại khác tùy theo các vật liệu khác nhau được vận chuyển. trục vít của máy vận chuyển vít có một vòng bi đẩy ở cuối hướng chuyển động vật liệu để cung cấp cho các vít lực phản ứng trục với vật liệu.nên thêm một vòng bi treo trung gian.
Các thông số kỹ thuậtcủaMáy vận chuyển vít ngang đường ống công nghiệp cho vật liệu lớn:
| Loại LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX Type | 200 | 250 | 300 | 400 | 500 | ||||||
| Chiều kính vít (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| Đường trục vít (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| Tốc độ quay (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| Năng lượng Pd 1 = 10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| Năng lượng Pd 1 = 30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| Tốc độ quay (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| Năng lượng Pd 1 = 10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| Năng lượng Pd 1 = 30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| Tốc độ quay (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| Năng lượng Pd 1 = 10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| Năng lượng Pd 1 = 30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| Tốc độ quay (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| Năng lượng Pd 1 = 10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| Năng lượng Pd 1 = 30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Các thông số kỹ thuậtcủaMáy vận chuyển vít công nghiệp cho vật liệu lớn:
| Thông số kỹ thuật | Hiệu suất kỹ thuật chính | Thiết bị lái xe | Thiết bị lái xe | Trọng lượng (kg) |
|||
| Mô hình | Chiều dài (mm) |
Công suất (xi măng) (t/h) |
Tốc độ quay min-1 |
Máy giảm | Động cơ | ||
| Mô hình | Tỷ lệ tốc độ | Sức mạnh (kw) |
|||||
| GX200 | - 10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | - 20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | - 10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | - 20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | - 10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | - 20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | - 10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | - 20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | - 10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | - 20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | - 10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | - 10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
Bảng kích thước cài đặtcủaMáy vận chuyển vít cho vật liệu lớn:
| Mô hình | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Ứng dụngcủaMáy vận chuyển vít cho vật liệu lớn:
Máy vận chuyển vít được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, chẳng hạn như vật liệu xây dựng, ngành công nghiệp hóa học, điện, luyện kim, than, ngũ cốc v.v.Nó phù hợp với bột vận chuyển ngang hoặc nghiêng, các vật liệu hạt và khối nhỏ, chẳng hạn như than, tro, rác, xi măng, ngũ cốc vv Nhiệt độ vật liệu dưới 200 °C.
Máy vận chuyển vít không phù hợp để vận chuyển các vật liệu dễ hư hỏng, độ nhớt lớn và dễ bị tích tụ.
Nếu đường nghiêng vận chuyển quá lớn, vui lòng chọn đường vận chuyển vít dòng GX.
Phân loại công nghiệp cho các vật liệu lớn:
| bằng góc chuyển tải | Máy vận chuyển vít ngang, máy vận chuyển vít nghiêng, máy vận chuyển vít dọc |
| bằng cách chuyển hình thức | Máy vận chuyển vít trục, máy vận chuyển vít không trục |
| theo hình dạng | Máy vận chuyển vít hình U, máy vận chuyển vít ống |
GX Lò vận chuyển vít ống LS Lò vận chuyển vít hình U (Khép và mở)
Máy vận chuyển vít hai xoắn ốc Multiple Discharge Holes Máy vận chuyển vít
Máy vận chuyển vít không trục
Máy vận chuyển vít nghiêng Máy vận chuyển vít dọc
