| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AAREAL |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | TH, HL |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Màng nhựa cho máy và vỏ gỗ dán cho các phụ tùng thay thế |
| Thời gian giao hàng: | 20 ~ 30 ngày làm việc sau khi xác nhận đơn hàng |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Thành phần nâng: | hai mảnh xích vòng, vành bánh xe sử dụng đĩa xích kết hợp | Nâng tạ: | tối đa. 40 mét |
|---|---|---|---|
| Tốc độ bánh xích: | 31,8~69,71 vòng/phút | khả năng vận chuyển: | 15,77～185 m³/h |
| loại xô: | xô sâu vừa, xô sâu | Đặc trưng: | khả năng vận chuyển lớn, kết cấu nhỏ gọn, diện tích sàn nhỏ, vận hành êm ái, bảo trì dễ dàng, tuổi t |
| Mục đích: | thích hợp để vận chuyển theo chiều dọc các vật liệu bột, hạt và khối nhỏ có đặc tính nghiền lớn | vật liệu áp dụng: | than cục, clinker xi măng, cát, sỏi, phân bón, ngũ cốc, đá vôi, thạch cao, v.v. |
| Làm nổi bật: | băng chuyền công nghiệp,dây chuyền vận chuyển nhẹ |
||

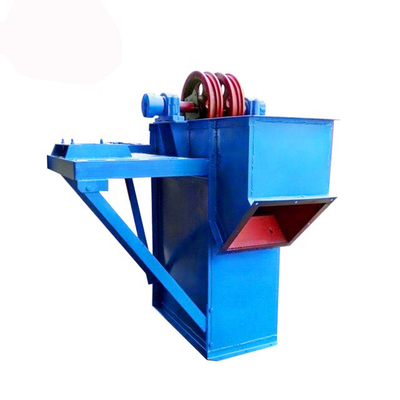

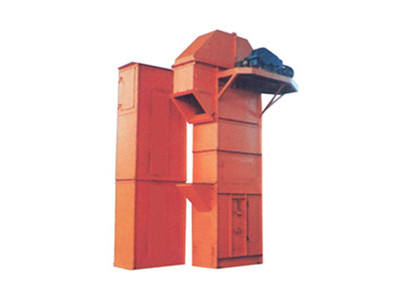

Thang máy xăng xích vòng hiệu quả cao cho đá vôi và nhựa xi măng
Thông tin tổng quan về thang máy xăng dây chuyền:
TH, HL vòng chuỗi thùng thang thích hợp để truyền thẳng đứng bột mài lớn, vật liệu hạt và khối nhỏ, chẳng hạn như ngũ cốc, than, xi măng, quặng nghiền vữa vv.Độ cao nâng lên đến 40m.
Thang máy thùng TH là một loại thang máy dây chuyền vòng. Máy này được trang bị hai loại thùng.
1. Chậu sâu trung bình (ZH):được sử dụng để vận chuyển vật liệu nhớt ướt, chẳng hạn như đường, cát ướt v.v.
2. Đồ chứa sâu (SH):được sử dụng để vận chuyển các mảnh vật liệu nhỏ khô, lỏng lẻo, dễ ném, chẳng hạn như xi măng, than, sỏi, v.v.
Nếu phần dưới áp dụng lực hấp dẫn thiết bị căng tự động, nó có thể giữ cho căng thẳng liên tục và tránh trượt hoặc khỏi chuỗi.bảo vệ hiệu quả các bộ phận di chuyển.
Nhiệt độ vật liệu không vượt quá 250 °C.
TH loại được thực hiện theo JB3926-85 dọc thùng thang máy tiêu chuẩn thiết kế, mà nên được xem xét đầu tiên.bánh răng và máy căng giống nhau với loại TH.
Tính năng của thang máy xăng dây chuyền nhẫn:
1. Cấu trúc nhỏ gọn và không gian sàn nhỏ.
2Vành bánh xe sử dụng bánh xe kết hợp, thuận tiện để thay thế.
3. Với thiết bị căng tự động để tránh dây chuyền trip và trượt.
4Hoạt động trơn tru, bảo trì dễ dàng, tuổi thọ dài.
Kỹ thuật Các thông số của thang máy xách xích vòng:
| Mô hình | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | |||||||||
| Loại xô | Q | S | Q | S | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | gh | Sh | |
| Công suất (m3/h) | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | |
| Chiều rộng xô (mm) | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | |||||||||
| Khối lượng (L) | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | |
| Độ cao của xô (mm) | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | |||||||||
| Chuỗi | φ18×50 | φ18×50 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | Φ26×92 | Φ26×92 | |||||||||
| Chiều kính chân đinh (mm) | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | |||||||||
| Tốc độ xô (m/s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | |||||||||
| Vật liệu Kích thước khối tối đa (mm) | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | |||||||||
Ghi chú:
1. khối lượng xô trong bảng là giá trị tính toán.
2. Việc sử dụng thùng thang máy thùng TH-type
Zh ¢ Chậu sâu trung bình: vận chuyển vật liệu nhớt ướt, chẳng hạn như đường, cát ướt vv
Sh ¢ Deep bucket: vận chuyển bột nặng và các vật liệu lớn nhỏ, chẳng hạn như xi măng, cát, than, vv
3Việc sử dụng thùng của thang máy thùng HL
Q ¢ Chậu đáy tròn nông: vận chuyển vật liệu trong ẩm, dễ bị tụ tập, khó ném. ví dụ cát ướt, than ướt vv
S √ Chậu đáy tròn sâu: vận chuyển các vật liệu khô, lỏng lẻo và vật liệu dễ ném. ví dụ: xi măng, đá than, sỏi, thạch anh v.v.
4. tính toán lực căng
G=40+0,232*Q*H
Q--capacity ((t/h),
H-- nâng heighr (mm),
G-- lực kéo (kg)
TD Đường dây thắt lưng Thang máy NE Đĩa dây chuyền Thang máy TH Vòng dây chuyền Thang máy
