| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AAREAL |
| Chứng nhận: | ISO9001:2015 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ dán xuất khẩu không khử trùng |
| Thời gian giao hàng: | 20 ~ 30 ngày làm việc sau khi xác nhận đơn hàng |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Phân loại theo góc truyền tải: | băng tải trục vít ngang, băng tải trục vít nghiêng, băng tải trục vít đứng | Phân loại theo hình thức vận chuyển: | băng tải trục vít, băng tải trục vít không trục |
|---|---|---|---|
| Phân loại theo hình dạng: | Băng tải trục vít dạng máng chữ U, băng tải trục vít dạng ống | Đường vận chuyển vít trục: | thích hợp cho vật liệu bột khô không nhớt và vật liệu hạt nhỏ |
| Máy vận chuyển vít không trục: | thích hợp để vận chuyển các vật liệu dính và vướng víu | Ứng dụng: | thích hợp cho việc vận chuyển ngang hoặc xiên các vật liệu dạng bột, dạng hạt và khối nhỏ, chẳng hạn |
| Vật liệu không thể áp dụng: | vật liệu dễ hư hỏng, dính và kết tụ | Đặc trưng: | cấu trúc đơn giản, kích thước mặt cắt ngang nhỏ, niêm phong tốt, công việc đáng tin cậy, chi phí thấ |
| Làm nổi bật: | băng chuyền công nghiệp,Băng tải thang máy gầu |
||
Vật liệu lớn Hệ thống vận chuyển công nghiệp
Thông tin tổng quan về máy vận chuyển vít và bộ cấp:
Máy vận chuyển vít được chia thành hai loại theo hình thức vận chuyển: máy vận chuyển vít trục và máy vận chuyển vít không trục.và nó được chia thành U conveyor vít hình U và conveyor vít ống trong ngoại hình. Đường vận chuyển vít trục phù hợp với các vật liệu bột khô không dính và vật liệu hạt nhỏ (như xi măng, tro bay, vôi, ngũ cốc vv),trong khi máy vận chuyển vít không trục là phù hợp để vận chuyển vật liệu dính và dễ bị vướng. (ví dụ như bùn, sinh khối, rác v.v.)
Nhóm phân loại máy vận chuyển vít và máy cấp:
| bằng góc chuyển tải | Máy vận chuyển vít ngang, máy vận chuyển vít nghiêng, máy vận chuyển vít dọc |
| bằng cách chuyển hình thức | Máy vận chuyển vít trục, máy vận chuyển vít không trục |
| theo hình dạng | Máy vận chuyển vít hình U, máy vận chuyển vít ống |
Nguyên tắc hoạt độngcủa máy vận chuyển vít và bộ cấp:
Máy vận chuyển vít sử dụng vít quay để chuyển vật liệu dọc theo vỏ cố định.và lực mà làm cho các vật liệu không quay với lưỡi vít là kháng ma sát của vật liệu của trọng lượng của chính nó và vít vận chuyển vỏ vật liệu. lưỡi dao xoắn ốc được hàn vào trục quay của máy vận chuyển vít. hình dạng bề mặt của lưỡi dao có loại bề mặt rắn, loại bề mặt dây đai,Loại bề mặt lưỡi dao và các loại khác tùy theo các vật liệu khác nhau được vận chuyển. trục vít của máy vận chuyển vít có một vòng bi đẩy ở cuối hướng chuyển động vật liệu để cung cấp cho các vít lực phản ứng trục với vật liệu.nên thêm một vòng bi treo trung gian.
Ứng dụngcủa máy vận chuyển vít và bộ cấp:
Nó được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, chẳng hạn như vật liệu xây dựng, ngành công nghiệp hóa học, điện, luyện kim, than, ngũ cốc vv Nó phù hợp với bột vận chuyển ngang hoặc nghiêng,Vật liệu hạt và khối nhỏ, chẳng hạn như than, tro, rác, xi măng, ngũ cốc vv Nhiệt độ vật liệu dưới 200 °C.
Máy vận chuyển vít không phù hợp để vận chuyển các vật liệu dễ hư hỏng, độ nhớt lớn và dễ bị tích tụ.
Nếu đường nghiêng vận chuyển quá lớn, vui lòng chọn đường vận chuyển vít dòng GX.
Các đặc điểm chínhcủa máy vận chuyển vít và bộ cấp:
1- Khả năng chịu đựng lớn, an toàn và đáng tin cậy
2Khả năng thích nghi mạnh mẽ, dễ cài đặt và bảo trì, tuổi thọ dài.
3. Máy là nhỏ trong kích thước, tốc độ xoay cao, đảm bảo chuyển nhanh đồng đều
4. cuối xả được trang bị thiết bị làm sạch, tiếng ồn thấp, khả năng thích nghi mạnh mẽ, lối vào và lối ra vị trí bố trí linh hoạt
5. Niêm phong tốt, vỏ sử dụng ống thép liền mạch, cuối sử dụng các vòm nối với nhau như một cơ thể, độ cứng tốt.
Các thông số kỹ thuậtcủa LS, GX máy vận chuyển vít và Feeder:
| Loại LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX Type | 200 | 250 | 300 | 400 | 500 | ||||||
| Chiều kính vít (mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| Đường trục vít (mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| Tốc độ quay (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| Năng lượng Pd 1 = 10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| Năng lượng Pd 1 = 30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| Tốc độ quay (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| Năng lượng Pd 1 = 10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| Năng lượng Pd 1 = 30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| Tốc độ quay (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| Năng lượng Pd 1 = 10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| Năng lượng Pd 1 = 30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| Tốc độ quay (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| Khả năng vận chuyển QΦ=0,33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| Năng lượng Pd 1 = 10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| Năng lượng Pd 1 = 30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
Bảng kích thước cài đặtcủa LS máy vận chuyển vít và bộ cấp:
| Mô hình | W | A | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Các thông số kỹ thuậtcủa máy vận chuyển vít GX và máy cấp:
| Thông số kỹ thuật | Hiệu suất kỹ thuật chính | Thiết bị lái xe | Thiết bị lái xe | Trọng lượng (kg) |
|||
| Mô hình | Chiều dài (mm) |
Công suất (xi măng) (t/h) |
Tốc độ quay min-1 |
Máy giảm | Động cơ | ||
| Mô hình | Tỷ lệ tốc độ | Sức mạnh (kw) |
|||||
| GX200 | - 10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | - 20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | - 10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | - 20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | - 10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | - 20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | - 10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | - 20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | - 10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | - 20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | - 10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | - 10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |

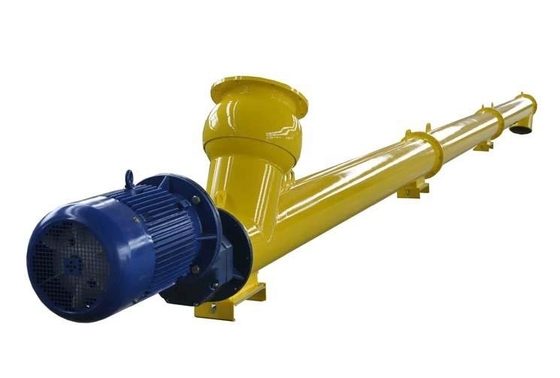

GX Lò vận chuyển vít ống LS Lò vận chuyển vít hình U (Khép và mở)
Máy vận chuyển vít hai xoắn ốc Multiple Discharge Holes Máy vận chuyển vít
Máy vận chuyển vít không trục
Máy vận chuyển vít nghiêng Máy vận chuyển vít dọc
