| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | AAREAL |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | 2ZM |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Vỏ gỗ dán xuất khẩu không khử trùng |
| Thời gian giao hàng: | 20 ~ 30 ngày làm việc sau khi xác nhận đơn hàng |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Kích thước hạt cho ăn: | 0~25mm | Thiết bị ổ đĩa: | động cơ chung + máy kích thích rung |
|---|---|---|---|
| Phương pháp mài: | phương pháp khô, phương pháp ướt, mạch hở, mạch kín | Thành phần cấu trúc: | khung máy, giá đỡ thân máy, vỏ cách âm, thân máy, xi lanh mài, bộ kích rung, tấm lót, gối đỡ đàn hồi |
| Phương tiện mài: | bóng gốm, bóng thép không gỉ, bóng thép mangan, thanh thép mangan | Mài lót: | lót thép mangan cứng, lót gốm, lót polyurethane |
| Ưu điểm: | cường độ rung cao, hiệu quả mài cao, tiêu thụ điện năng thấp, tiếng ồn thấp, cấu trúc nhỏ gọn và cài | Ứng dụng: | chế biến khoáng sản, vật liệu xây dựng, vật liệu mài mòn, luyện kim bột, năng lượng điện, gốm sứ, vậ |
| Làm nổi bật: | Máy nghiền Raymond,máy nghiền búa |
||

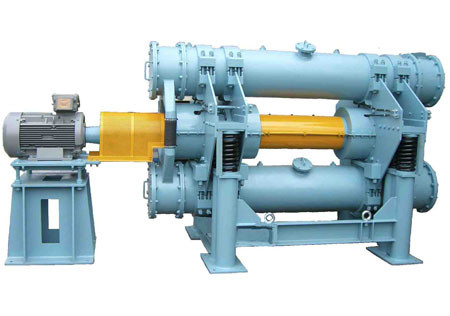

Thiết bị nghiền và nghiền 2 xi lanh Thiết bị nghiền máy nghiền dọc
Tổng quan về Máy xay rung thẳng đứng hai xi lanh:
2ZM series double cylinder vertical vibration mill là một loại thiết bị nghiền tiết kiệm năng lượng mới.Nó có những lợi thế rõ ràng so với máy xay xoay truyền thống trong nghiền bột mịn và các vật liệu bột siêu mịn (2 ~ 5 lần hiệu quả cao hơn và tiêu thụ năng lượng thấp hơn 20% -30%)..
Máy xay rung thẳng đứng hai xi lanh có những lợi thế của cường độ rung cao, hiệu quả mài cao, tiêu thụ năng lượng thấp, tiếng ồn thấp,cấu trúc nhỏ gọn và dễ dàng lắp đặt và bảo trì vvMáy này có thể được sử dụng rộng rãi trong chế biến khoáng sản, vật liệu xây dựng, vật liệu mài mòn, kim loại bột, điện năng, gốm sứ, vật liệu lửa, vật liệu từ tính, hóa chất,thực phẩm và các ngành công nghiệp khácNó là một sản phẩm thay thế lý tưởng cho các máy xay quả bóng.
Cấu trúc vàNguyên tắc hoạt động của máy xay rung thẳng đứng hai xi lanh:
Máy chủ yếu bao gồm khung gầm, khung thân xe, nắp chống âm, thân máy, xi lanh nghiền, kích thích rung, tấm lót, hỗ trợ đàn hồi,một môi trường nghiền và một động cơ truyền động.
1Chassis hỗ trợ cơ thể thông qua hỗ trợ đàn hồi và giữ cho khoảng cách kết nối linh hoạt giữa động cơ lái và cơ thể rung không thay đổi.
2. Chiếc nắp cách âm được sử dụng để ngăn chặn tiếng ồn được tạo ra bởi máy xay trong quá trình hoạt động, để giảm tác động của tiếng ồn trên toàn bộ khu vực làm việc.
3Cơ thể máy được gắn với một xi lanh nghiền và được trang bị một kích thích rung.
4Các xi lanh nghiền là cơ thể làm việc của máy xay để nghiền, được sử dụng để giữ môi trường nghiền và vật liệu nghiền.
5. Máy kích thích rung động được sử dụng để chuyển đổi mô-men xoắn quay của động cơ thành rung động định kỳ của máy xay.
6. tấm lót được gắn chặt với tường bên trong của xi lanh nghiền để bảo vệ xi lanh nghiền. Khi vật liệu rung trong xi lanh nghiền,tường bên trong của xi lanh mài cũng rất mòn cùng một lúc, và tấm lót dễ dàng thay thế trong xi lanh nghiền có thể cải thiện tuổi thọ của toàn bộ máy.
7Các hỗ trợ đàn hồi làm cho cơ thể máy xay trong một trạng thái đàn hồi, và đáng kể cô lập các cú sốc rung động đến cơ sở khi cơ thể rung động.
8Phương tiện nghiền là cơ thể nghiền của máy xay, và được sử dụng để nghiền tác động của vật liệu.
9Động cơ cung cấp năng lượng cho nhà máy để nghiền.
Khi nguồn điện được bật, động cơ thúc đẩy exciter quay qua sự ghép nối linh hoạt, tạo ra lực kích thích đủ để làm cho cơ thể máy xay bước vào trạng thái rung định kỳ vòng,và lực tác động lắc rung được truyền liên tục đến tất cả các vật liệu được tải vào xi lanh nghiền (iCác vật liệu nghiền được nghiền và nghiền bởi tác động lẫn nhau giữa môi trường nghiền và vật liệu nghiền.
Cài đặt vàAdustment của máy xay rung thẳng đứng hai xi lanh:
Cúp động cơ của máy được bóp vào khung xe. Khi lắp đặt, sau khi bình đẳng khung, phần cơ thể của máy xay được đặt trên hỗ trợ đàn hồi,và trục động cơ và trục máy (trục kích thích) được sắp xếp trên cùng một đường trung tâm, và kết nối các kết nối linh hoạt.
Công việc sau đây phải được thực hiện trước khi máy được bật.
1. Nạp vào môi trường nghiền. Không có môi trường nghiền, không khởi động máy, trong trường hợp máy quá nhẹ để gây ra tai nạn chạy.
2. Kết nối nước lưu thông để làm mát. nước lưu thông có hai chức năng: một là để giảm nhiệt độ trong quá trình vận hành vòng bi để bảo vệ vòng bi; the other is to absorb the heat generated during vibration grinding in the vibrating grinding cylinder by adding the circulating water in the jacket to the material which can not withstand the higher vibration grinding temperature.
3. Chiếc nắp chống âm thanh được lắp đặt để giảm ảnh hưởng của tiếng ồn máy trên khu vực làm việc.
4. Lượng động cơ của loạt máy xay rung này là tương đối lớn, và nó được khuyến cáo để sử dụng bước xuống khởi động để giảm tác động đến lưới điện trong quá trình khởi động.Tủ điện đặc biệt không được cấu hìnhCác yêu cầu đặc biệt có thể được tùy chỉnh riêng biệt.
5Nếu yêu cầu tiếp tục tự động cho ăn và tiếp tục tự động xả, nhà máy của chúng tôi có thể cấu hình tự động cho ăn và xả thiết bị cho người dùng.
6Theo các vật liệu nghiền khác nhau, độ bền nghiền rung cần thiết cũng khác nhau.Khi một lực kích thích lớn được yêu cầu, các khối phụ có thể được gắn và kết nối với thiết bị lập dị bằng một nút, nếu không, loại bỏ các khối phụ.
Các thông số kỹ thuật của máy xay rung thẳng đứng hai xi lanh:
| Mô hình | 2ZM-100 | 2ZM-200 | 2ZM-400 | 2ZM-800 | 2ZM-1200 |
| Phương pháp nghiền | phương pháp khô, phương pháp ướt, mạch mở, mạch đóng | ||||
| Kích thước hạt cho ăn | 0-25 mm | ||||
| Kích thước hạt xả | 0.3-0.074 mm | ||||
| Khối lượng xi lanh (L) | 100 | 200 | 400 | 800 | 1200 |
| Công suất (t/h) | 0.1-1.5 | 0.2-3 | 0.5-5 | 1-10 | 1-16 |
| Phạm vi (mm) | 9-14 | 9-14 | 8-11 | 7-9 | 7-9 |
| Năng lượng (kw) | 17-22 | 22-37 | 45-55 | 55-75 | 75-90 |
| tần số rung động (thời gian/phút) | 16.3 | 16.3 | 16.3 | 16.3 | 16.3 |
| Trọng lượng (t) | 2.5 | 4 | 6.6 | 11.5 | 14 |
| Kích thước (L*W*H) (mm) | 2612*1654*2054 | 2900*1884*2378 | 3800*2350*24900 | 4843*2956*2510 | |
